1．用途

Y5-47II'型鍋爐離心引風機適用于燃用各種煤質并配有消煙除塵裝置的02~20t/h鍋爐，凡進氣條件相當，性能又相適應者，均可采用。但高溫度不得超過250℃；

2、形式及特點

(1)形式

1)引風機制成單吸入，機號有No3.15，4，5，6，7，8．9，10，11，12，12.4十一種。

2)引風機可制成左旋轉或右旋轉兩種形式。從傳動組一端正視風機，如葉轉順時針旋轉稱為右旋轉，以“右”表示。逆時針旋轉稱為左旋轉．以“左”表示。

3)風機的出風口位置以機殼的出風口角度表示?！白蟆薄坝摇本瞥?°、90°、180°三種角度。

4)風機的傳動方式為C式，D式，電動機與風機聯接分別采用帶輪傳動和彈性聯軸器直接傳動。

(2)特點

Y5-47II型風機是在原Y5-47型風機基礎上的改進產品，該風機工況點的全壓內效率為85.6％，噪音指標(A聲級)為12.5dB．

Y5-47II型風機是在原Y5-47型風機相比較，由于進行了一系列改進，使噪聲值有顯著降低，為了更好地滿足鍋爐配套的要求新增加了No.3.15C(配0.2-0.5t／h鍋爐)！4D(配0.7-1t／h鍋爐)！5D(2t／h鍋爐)！6D(配4t／h鍋爐)！7C(配4t／h，6t／h鍋爐)！10D(配6t／h鍋爐)！11D(配10t／h鍋爐)共7種1l號。

在當前工業鍋爐系列型號較多，燃用煤質優質懸殊，配用的除塵器及安裝管道阻力不一，所需的引風機的風量，風壓差異較大，為適用上述情況，考慮到風機的經濟性及運轉平穩可靠性，該風機采用D式，C式兩種傳動方式(即聯軸器與V帶傳動)其中0.7~20t／h的鍋爐均有D式傳動的引風機與之匹配，0.2～10t／h的鍋爐均有C式傳動的引風機與之匹配，對于V帶傳帶使用單位可根據實際情況自行變換主軸轉速來獲得較理想的風量，風壓。

3、結構特點

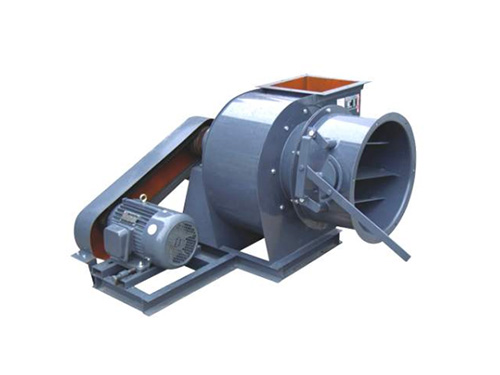

該風機主要由葉輪、機殼，進風口，傳動組和調節門等部分組成；

(1)葉輪有12片材料為Q345（16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間，經過平衡校正。因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。

(2機殼用鋼板焊接成蝸形殼體．從No .8以上“左”“右”轉通用。

(3)傳動組的主軸由優質鋼制成采用球軸承(No.3.15-7采用低噪聲型軸承)，二只并列的軸承座，用2號的鈣鈉基潤滑脂和風葉自冷，結構簡單。

(4)進風口為斂散式的進風口，制成整體結構，用螺栓固定在機殼入口處。
